Профессиональный комплект ключей для заточного станка "Профиль", идеально подходит для всех типов зажимов, а также для настройки шарнирного узла, поворотного устройства и для регулировок площадки под электронный угломер.

Ключи изготовлены из высоколегированной стали, с последующей термообработкой и шлифовкой рабочих поверхностей, что гарантирует высокую точность, прочность, стойкость к изломам и как следствие длительный период эксплуатации.

Благодаря наличию эргономичной ребристой рукоятки ключи удобны в использовании, основная рукоять обеспечивает надежное удержание инструмента и высокий момент вращения, а дополнительная (верхняя) рукоятка предназначена для быстрого вращения.

В наборе поставляется 5 ключей HEX (шестигранник) с размерами:
1,5 мм
2,0 мм
2,5 мм
3,0 мм
4,0 мм

Характеристики:
Диаметр ручки:18 мм
Общая длина ( регулируемая):от 100 до 195 мм
Длина ручки: 90 мм

Поставляются в удобном чехле.

Фирменный силиконовый коврик TSPROF предназначен для обеспечения чистоты рабочего места при заточке, а также для сборки и разборки (обслуживания) складных ножей. При необходимости может применяться и в качестве монтажного, для проведения работ по сборке-разборке мобильных устройств и т.п. Имеет несколько отсеков, центральный предназначен для размещения любых заточных устройств TSPROF: Профиль К03 всех модификаций, Kadet всех модификаций, Pioneer и Blitz всех модификаций. Отсеки отделяются бортиками. Коврик обладает высокой гибкостью и может сворачиваться в рулон, для удобного хранения и переноски.

Во время заточки коврик обеспечивает чистоту рабочего места, что особенно важно при работе в жилых помещениях. Он легко промывается и не впитывает жидкость, противостоит воздействию масел, средств для чистки абразивов, а также заточного шлама. Помимо отсека для установки заточного устройства, в нем имеются отсеки для салфеток, инструментов, емкости с маслом для заточки, а также хранения электронного угломера Axicube One.

При обслуживании ножей, коврик имеет несколько отсеков для размещения запасных частей и деталей ножа (отдельно для хранения винтов, шайб и подшипников, лайнеров и накладок), отверток и других инструментов. На нижнем бортике нанесена сантиметровая линейка.

Характеристики:

Общие размеры коврика: 495х310 мм.

Толщина внутренних и внешних бортиков: 3 мм.

Толщина нижнего бортика с линейкой: 13 мм.

Общее количество отсеков: 8

Размеры центрального отсека для размещения точилки или разборки-сборки ножей: 294х250 мм.

Длина сантиметровой линейки: 430 мм.

Материал: силикон

Цвет: зеленый

Рекомендации по уходу: чтобы очистить силиконовый коврик TSPROF, используйте мыло и воду или специальные средства для чистки силикона. Избегайте использования абразивных средств, чтобы не повредить поверхность коврика. После чистки промойте его водой и высушите.

Перчатки изготовлены из высокомолекулярного полиэтилена, широко распространенного в альпинизме. Прочнее кевлара. Перчатки имеют максимальный, 5 класс защиты от порезов. Они плотно облегают руку и передают хорошую тактильность. Гидрофобное напыление обеспечивает легкое мытье.

Размер: XL

Перчатки изготовлены из высокомолекулярного полиэтилена, широко распространенного в альпинизме. Прочнее кевлара. Перчатки имеют максимальный, 5 класс защиты от порезов. Они плотно облегают руку и передают хорошую тактильность. Гидрофобное напыление обеспечивает легкое мытье.

Размер: M

Насадка для линзовидной заточки ножей «Линза TSPROF Ультра»

Предназначена для заточных устройств Blitz, Blitz 360, TSPROF Kadet,  TSPROF Kadet Pro и TSPROF Pioneer. Монтируется на держатель абразива с диаметром штанги 6 мм. Позволяет затачивать нож на самый широкий диапазон углов от 0 до 90°. Настройка линзы осуществляется путем сгибания двух сегментов штанги держателя  относительно друг друга. Насадка быстро монтируется на штангу и дает возможность тонкой настройки углов заточки.

Переходник обеспечивает равномерное изменение углов по всей ширине подводов, в результате работ получается радиусная форма линзы. В процессе движения абразива по подводу от линии режущей кромки к обуху ножа, диапазон углов меняется в направлении уменьшения угла. Насадка подходит для любой толщины сведения ножа.

Насадка состоит из фрезерованного алюминиевого корпуса и внутреннего латунного цилиндра.

Чтобы обеспечить минимальные углы заточки, предусмотрено два варианта крепления насадки:
— Горизонтально: для устройств TSPROF Blitz, Blitz 360, Blitz Pro;
— Вертикально: для устройств TSPROF Pioneer, TSPROF Kadet, Kadet Nero, Kadet Pro

Лазерная маркировка имеет ориентировочные значения степени искривления линзы и не предназначена для точного выставления угла. Для точного выставления радиуса линзы используйте электронный угломер.

Насадка устанавливается в разрыв направляющей держателя абразива и закрепляется установочными винтами под шестигранный ключ 2,0 мм. Отверстия для крепления имеют специальную форму, обеспечивающую закрепление штанги «на три точки» для исключения любых люфтов.

Для выставления угла искривления необходимо ослабить запирающий винт под шестигранный ключ на 3,0 мм и повернуть внутренний цилиндр на необходимый угол.

Комплектация:

— Насадка «Линза TSPROF» Ultra, 6 мм
— Ключ шестигранный 2,0 мм
— Ключ шестигранный 3,0 мм
— Пружина, 2 шт.

Универсальная насадка для линзовидной заточки ножей "Линза TSPROF" Pro, представляет собой переходник, который монтируются на держатель абразива и обеспечивает равномерное изменение углов по всей ширине подводов, в результате работ получается радиусная форма линзы. Подходит для стальной штанги точилки Профиль К03 Pro.

Линзовидная заточка, или заточка конвекс очень хорошо себя проявляет при ударных нагрузках, во время рубки камыша, прибрежных кустарников и травы, крупных сырых костей, ороговевших сучьев.

Диапазоны углов определяются положением штанги в насадке. Насадка маркирована соответствующим диапазоном углов. В процессе движения абразива по подводу от линии режущей кромки к обуху ножа, диапазон углов меняется в направлении уменьшения угла. Выбирать диапазон углов заточки необходимо в зависимости от толщины сведения ножа. При минимальной толщине в 0,2 – 0,4 мм, подойдет насадка 4,3 градуса; при средней толщине в 0,4 – 0,6 мм, насадка в 7,2 градуса; при толстом сведении от 0,7 мм насадка в 10,7 градусов.

Комплектация:

универсальный кронштейн на три диапазона углов: 4.3°, 7.2°, 10.7°

переходник Линза Pro

винт фиксирующий М4Х6

Комплектация: Каленое стекло, набор из 4 видов шлифзерна карбида кремния (80, 230, 400, 600 грит.), силиконовые ножки 5 шт.

Размеры стекла:
Диаметр: 300 мм.
Толщина: 10 мм
Вес: 1,744 грамма.

Специальный зажим под узкие филейные ножи, с пониженным углом заточки, подходит к точилкам Профиль и TSPROF Kadet Expert. Тонкие губки зажима выполнены из конструкционной рессорно-пружинной стали, что обеспечивает достаточное усилие зажатия.

Зажим с измененной конфигурацией губок и с применением спец. винтов имеет предельные минимальные углы заточки, 6.5 гр. на сторону.

Минимальная ширина ножа 10мм, толщина в обухе 2,5мм, диапазон углов 6,5-32 градуса (у широких ножей диапазон может отличаться).

Можно заточить: ножи типа Victorinox; мелкие, складные ножи; ножи-брелки; и другие узкие и короткие ножи.

Рекомендуемая длина ножей:50-200 мм.

Минимальная ширина ножа: 10 мм

Ширина губок:32 мм.

Зажим регулируется отвертками 2 и 2,5 мм

Не рекомендуется использовать для ножей с обухом толще 2,5 мм во избежание повреждения губок.

Зажим одиночный - поворотный симметричный зажим для двухсторонней заточки без переустановки ножа, подходит к точилкам Профиль и TSPROF Kadet. Конструкция зажима позволяет жестко и симметрично зажимать ножи со сложной геометрией лезвия. Хорошо подходит для охотничьих и складных ножей с широким обухом.

Ножи с узким обухом точить на одиночном зажиме не рекомендуется, так как при заточке они могут гнуться.

Минимальная ширина ножа 20 мм, толщина в обухе 5 мм, диапазон углов 10-32 градуса (у широких ножей диапазон может отличаться).

Губки, болты и плоские пружины можно приобрести отдельно.

Можно заточить: туристические ножи, складные, охотничьи, для выживания, тактических ножи.

Рекомендуемая длина ножей: 50-200 мм.

Минимальная ширина ножа: 20 мм

Ширина губок: 32 мм.

Зажим регулируется отвертками 3 и 2,5 мм

Шарнирный узел совместим со всеми версиями систем заточки TSPROF Kadet, выпущенными с 2020 года.

Набор для заточки TSPROF Pioneer включает в себя систему для заточки ножей TSPROF Pioneer и набор алмазных пластин TSPROF, пять штук.

L-адаптер для зажимов TSPROF

Ограничитель хода абразива TSPROF 6 мм, с пружиной

Подставка TSPROF Pioneer, складная

Характеристики:

Толщина ножей в обухе: до 5 мм

Длина лезвия ножа: до 250 мм

Ширина лезвия ножа: до 40 мм

Минимальный угол заточки: 12°

Максимальный угол заточки: 26°

Совместим с абразивами длиной: от 10 до 160 мм

Совместим с абразивами толщиной: от 3 до 15 мм

Вес: 1,4 кг.

Идеально ровный чугунный притир из немецкого чугуна.

Притир служит для супер тонкой доводки режущей кромки с алмазными пастами.

Для каждого притира рекомендуется использование своей пасты.

Размеры притира: 150 х 25х 5 мм

Вес: 125 гр.

Набор порошков карбида кремния для выравнивания абразивных камней. Позволяет выравнивать любые синтетические камни.

Карбид кремния представляет из себя химическое неорганическое соединение углерода и кремния. В природе этот материал встречается достаточно редко. Шлифкруги из зеленого карбида кремния используют для доводки металлообрабатывающего инструмента, твердых сплавов, керамики, камня и для правки шлифовальных кругов из других абразивных материалов.

В наборе входит 4 вида порошка с различным размером зерна:
F80
F230
F400
F600

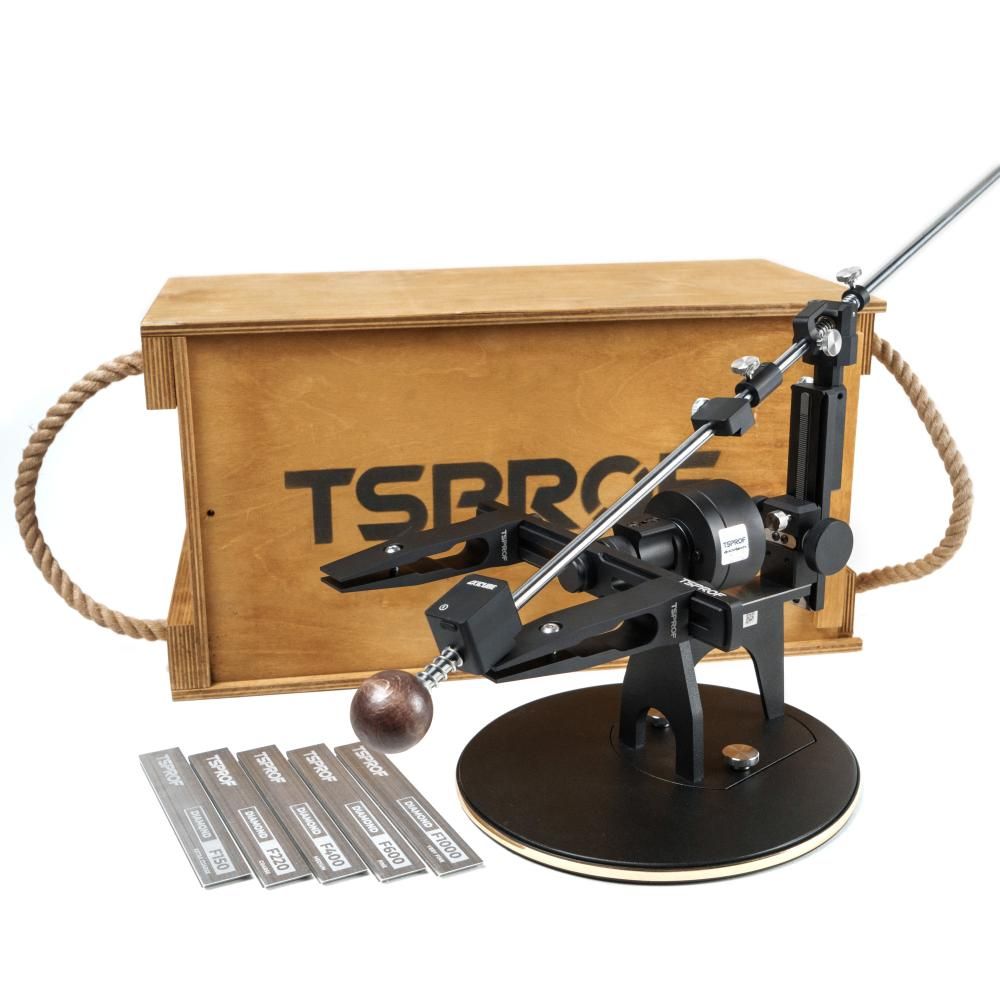

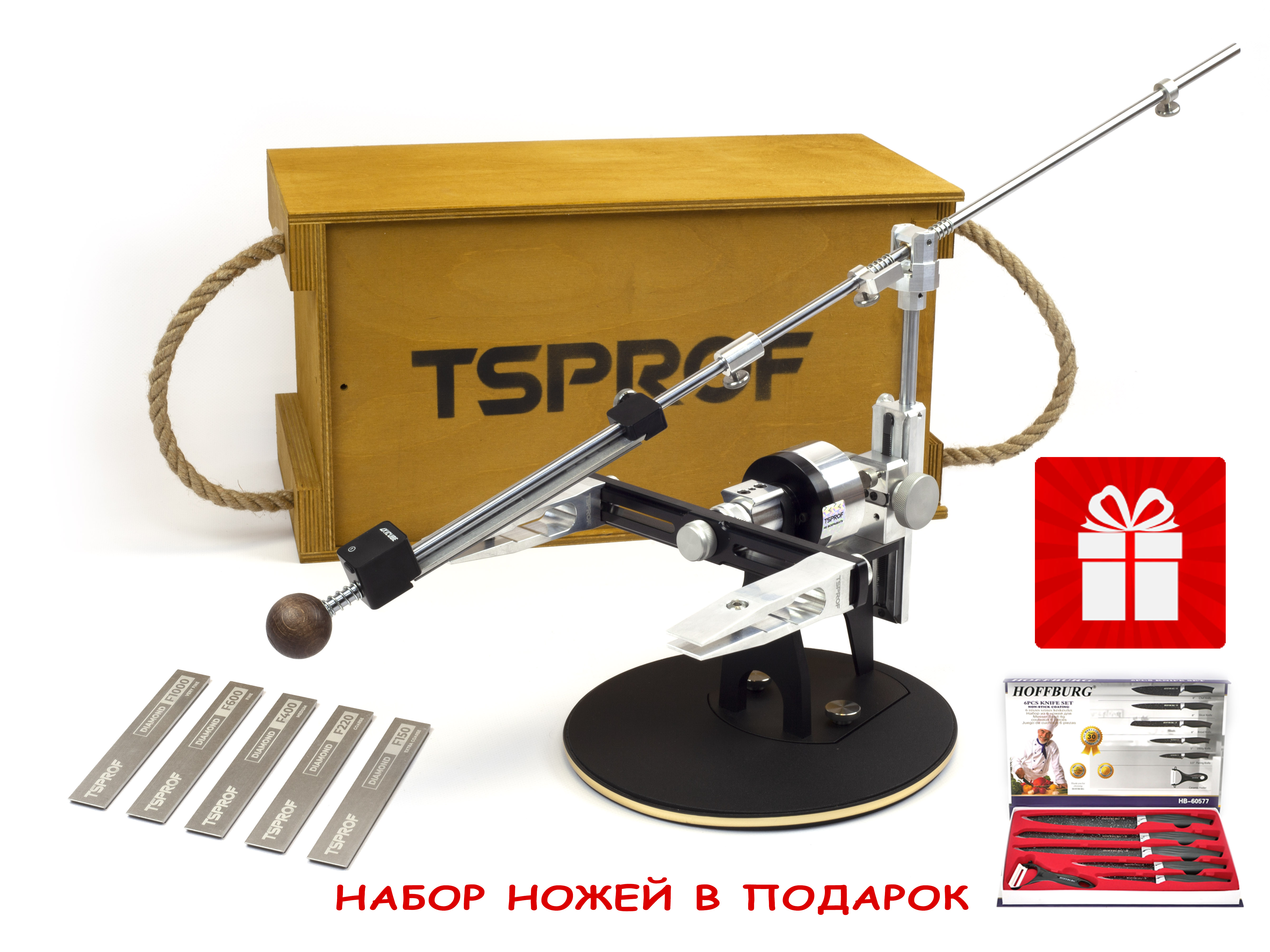

Обновленный флагман систем заточки поможет достичь идеальной заточки ножа ещё быстрее, точнее и с большим удобством. В комплекте с Axicube-i, первым электронным угломером разработанным специально для систем заточки. Выставить угол с точностью до 0,1° ещё никогда не было так просто и удобно, угломер встроен непосредственно в держатель абразива. Сам держатель состоит из двух стальных направляющих. Соединительная муфта специальной формы обеспечивает жесткое и точное соединение. Никаких прогибов и максимальная точность.
Реечный подъемник обзавелся стальной рейкой с эвольвентным (зубчатым) зацеплением, обеспечивающим бесступенчатую регулировку угла заточки. Ползун приводится в движение латунным зубчатым колесом, благодаря паре сталь-латунь обеспечивается плавное движение ползуна. Для удобства на ползуне лазером нанесена шкала углов заточки. Профиль К03 Pro не требует калибровки и собирается за пару минут.

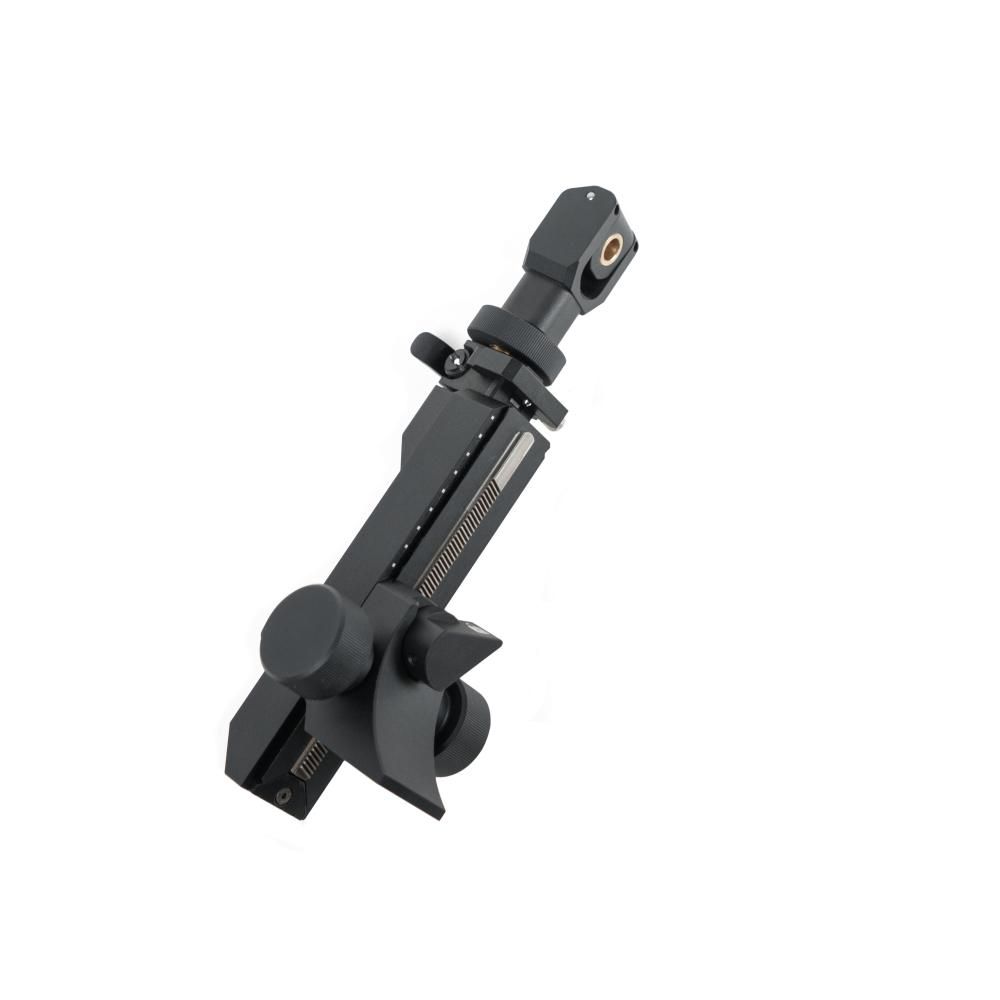

Современный реечный подъемник TSPROF К03 Pro, имеет рейку с эвольвентным (зубчатым) зацеплением и бесступенчатой регулировкой и позволяет выставлять угол с точностью до 0,1°. Корпус с увеличенным углом, за счет усовершенствованной конструкции, дает возможность заточить ножи в диапазоне углов работы от 11° (с филейными зажимами от 8,5°) до 35,1° и на общий угол до 70,2°. Подвижная часть соединена с основанием ласточкиным хвостом, что гарантирует абсолютную точность выставления угла. А дополнительный винт фиксации позволяет жестко заблокировать подъемник во время проведения обдирочных работ. Для увеличения угла заточки используется дополнительный подъемный шток. Теперь фиксировать его положение стало удобнее: фиксирующий винт может быть установлен на обе стороны от корпуса.

Ответная часть подъемника изготовлена из прочного авиационного алюминия. Он обеспечивает отличную плавность хода, благодаря усовершенствованной форме зубьев стальной рейки. Крепление ползуна происходит через соединение типа ласточкин хвост, что исключает люфты механизма при работе, которые могли бы сказаться на качестве заточки. Шкала измерения углов нанесена на боковую поверхность ползуна и дает возможность визуально контролировать их установку. Для обеспечения работы механизма реечного подъемника применяется высококлассная тефлоновая смазка. Она образует скользкую, устойчивую к коррозии прозрачную пленку, гарантирующую плавность хода, а также защиту от воды, масла, грязи и пыли.

Уникальный вращающийся механизм имеет широкий рычаг, который облегчает вращение и обеспечивает надежную авто-фиксацию рамки для зажимов. Благодаря системе пружин и подшипников рама переворачивается без износа механизма. Корпус системы авторазворота выполнен из прочного авиационного алюминия, с анодированием в черный цвет. Ввиду особенностей процесса анодирования, оттенок покрытия может отличаться на разных деталях. Допустимая погрешность при перевороте рамки составляет 0,3°.

Универсальный держатель позволят использовать с точилкой любые абразивные камни как на бланках, так и без бланков. Держатель абразива не имеет металлической подложки, но благодаря специальной геометрии упоров позволяет фиксировать абразивы максимально надежно. Штанга держателя абразива имеет увеличенную длину в 694 мм, выполнена из стали и обладает высокой жесткостью. Штанга держателя — разборная и соединяется алюминиевой втулкой-муфтой, с посадочным креплением «на три точки», что дает максимальную соосность соединения. Для регулировки штанга оснащена удобным винтом-барашком, соединение штанги происходит одним движением.

В комплекте с держателем абразива имеется устройство для измерения угла заточки Axicube*. Разработанный специально для систем заточки угломер встроен в корпус подвижного упора держателя и позволяет отслеживать параметры угла заточки в реальном времени. Axicube имеет жесткую связь с держателем абразива и находится в плоскости абразивного камня. Это позволяет получить максимальную точность угла в процессе работы. Позволяет выставлять угол с точностью до 0,1°. Axicube имеет алюминиевый корпус с черным анодированием, обладает влаго- и пылестойкостью, устойчив к вибрациям, падениям и перепадам температур. Ввиду особенностей процесса анодирования, оттенок покрытия может отличаться на разных деталях. Может эксплуатироваться при температурах от 0 до +40°С. Заряжается от стандартной зарядки USB Type-C. Каждый Axicube проходит калибровку на производстве с помощью поверенных средств измерения. Перед применением с помощью специальной калибровочной призмы ему задается начальный угол отсчета. При перестановке заточного устройства на другую поверхность, необходима новая калибровка с помощью призмы.

*Axicube является запатентованным изобретением. Патент №2768504. Axicube® является зарегистрированным товарным знаком. Устройство не предназначено для других измерений помимо заточки, корректная работа устройства возможна только в комплекте с Профиль К03 Pro. Изделие не совместимо с заточными устройствами TSPROF Kadet и TSPROF Blitz. Корректная работа устройства с другими заточными системами не гарантирована.

Цельнофрезерованные зажимы выполнены из высокопрочного авиационного алюминия. Данный тип зажимов обеспечивает наибольшую жесткость и стабильность работы устройства. Благодаря монолитной конструкции зажимов, основным их преимуществом является повышенное сопротивление давлению на абразив, которое обеспечивает постоянство углов на всех этапах работы, начиная от обдирки заканчивая финишной доводкой. При работе с данным типом зажимов не требуется калибровка и подгонка под разную форму ножей. Они имеют простой и удобный принцип зажатия (использование одного ключа), позволяют зажимать самые разные ножи, включая ножи со спусками от обуха, складные, кухонные, охотничьи и пр.

Стальная подставка Профиль весом более 3 кг надежно удерживает устройство на столе и позволяет производить заточку на любой ровной поверхности.

Основные корпусные детали системы заточки выполнены из авиационного алюминия с матовым черным анодированием. Это не просто дань эстетике, а технологичное решение, повышающее долговечность изделия. Покрытие защищает металл от коррозии и мелких механических повреждений, не выцветает со временем и устойчиво к воздействию окружающей среды. Тактильно приятная матовая поверхность не требует особого ухода, сохраняя безупречный вид вашего профессионального инструмента на протяжении всего срока службы.

Набор алмазных пластин на бланках позволяет незамедлительно приступить к заточке. В набор входит 5 абразивов на алюминиевых бланках, подходящих для полной заточки ножа, от черновой обдирки до финишной доводки. Алмазные пластины на гальванической связке обеспечивают интенсивный съем металла и могут использоваться для режущей кромки ножа, имеющей существенные повреждения (сколы, замины и т.п).

В связи с особенностями производства, ширина и длина абразива могут иметь отклонения от указанных в описании значений до 5%.

Рекомендации по применению: пластины работают без применения  СОЖ и воды.

Внимание! Бруски требуют бережной работы: не давите на абразив в ходе заточки (особенно при заточке кончика/острия ножа), не допускайте срывов с плоскости подвода клинка и падения бруска на твердую поверхность.
Отчет по проведению испытаний на жесткость конструкции заточной системы

Комплектация:

•  Корпус К03 Pro со встроенным электронным угломером Axicube-i
•  Зажимы цельнофрезерованные - 2 шт.
•  Стальная подставка Профиль

•  Набор алмазных пластин на бланках - 5 шт.

•  Набор ЗИП
•  Упаковка: деревянный ящик

Внимание!  Электронный угломер Axicube-i  не предназначен для работы с зажимом "TSPROF Универсальный столик, малый".
Внимание! Зарядите угломер при получении. Не допускайте полного саморазряда угломера. Для бесперебойной работы устройство требует ежемесячной зарядки.
