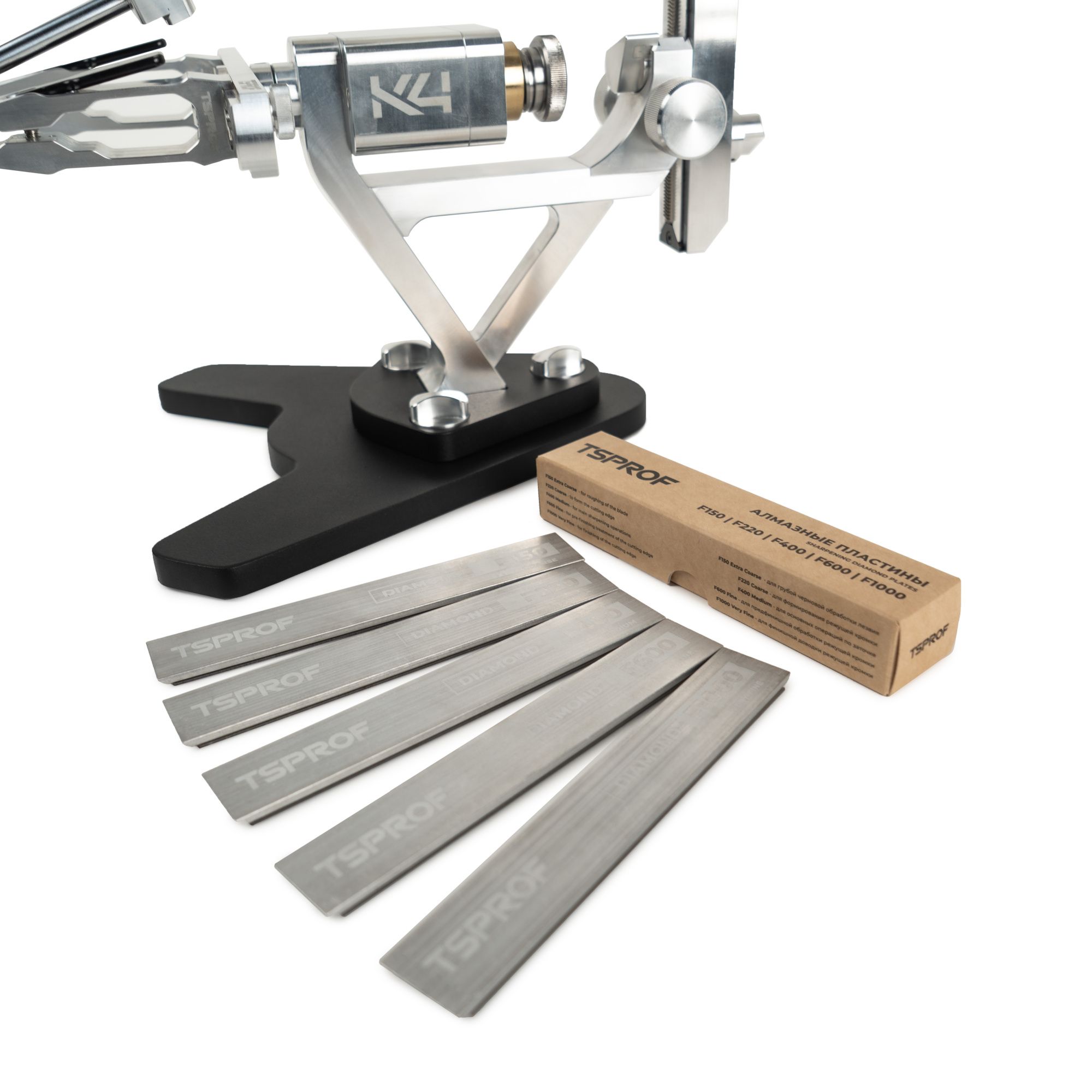

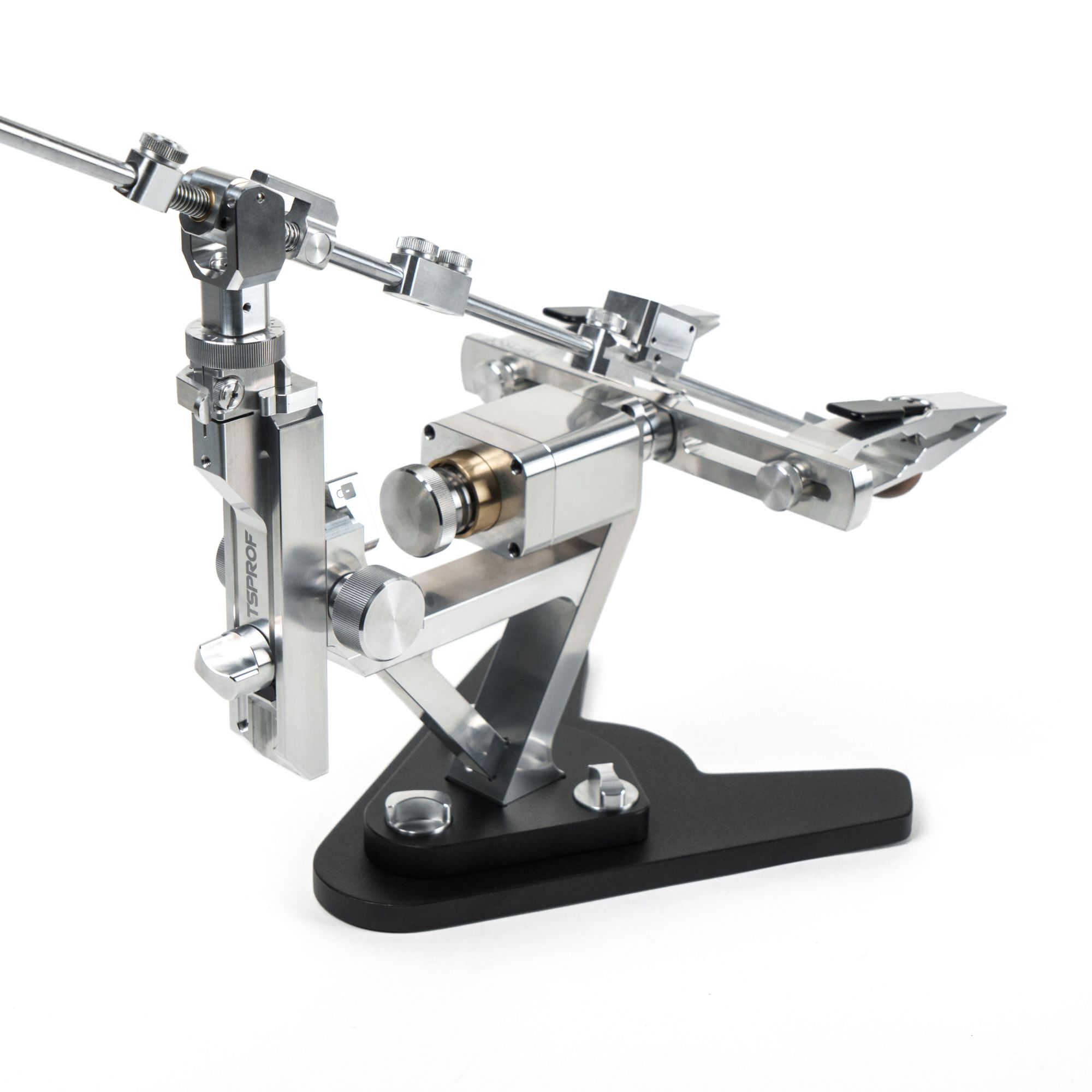

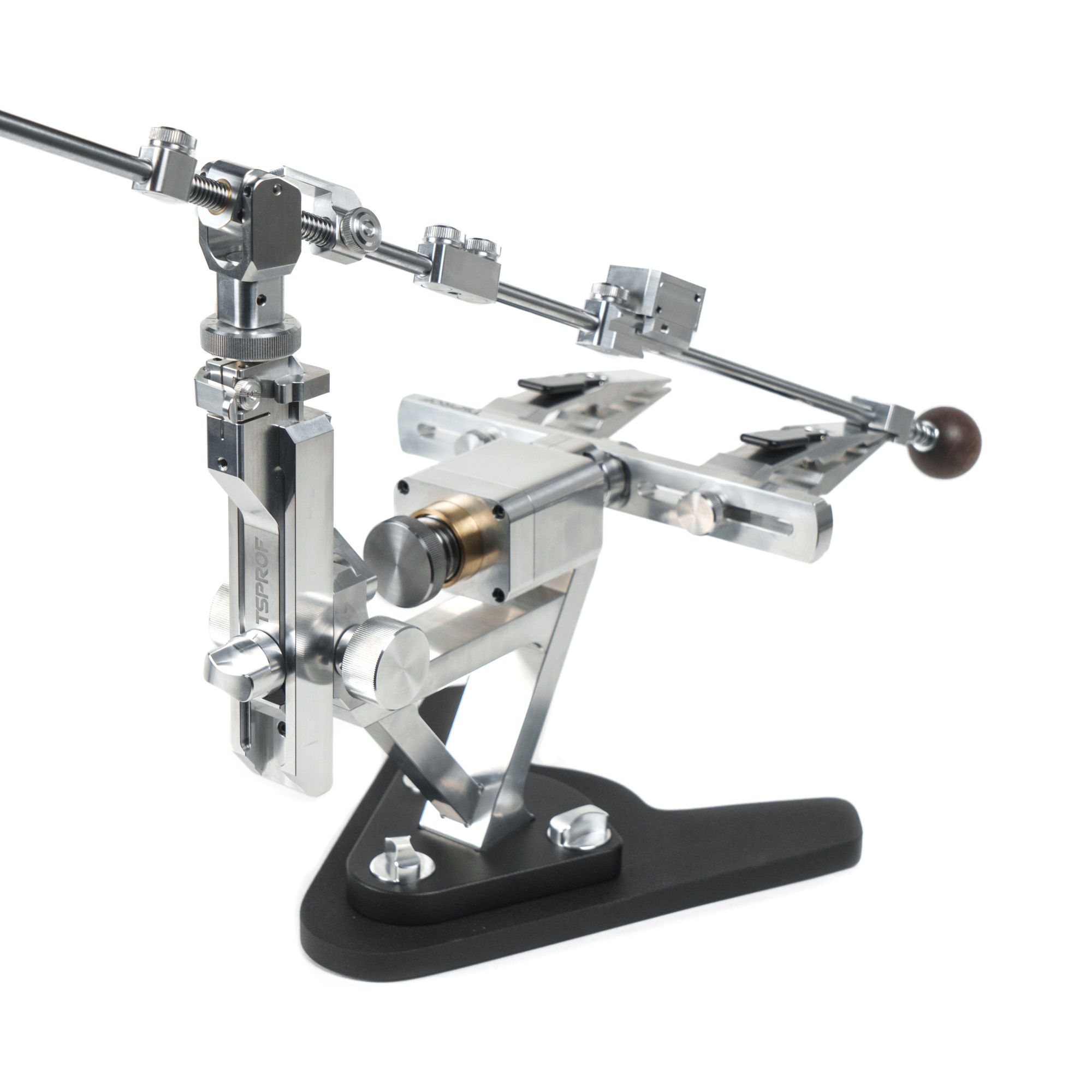

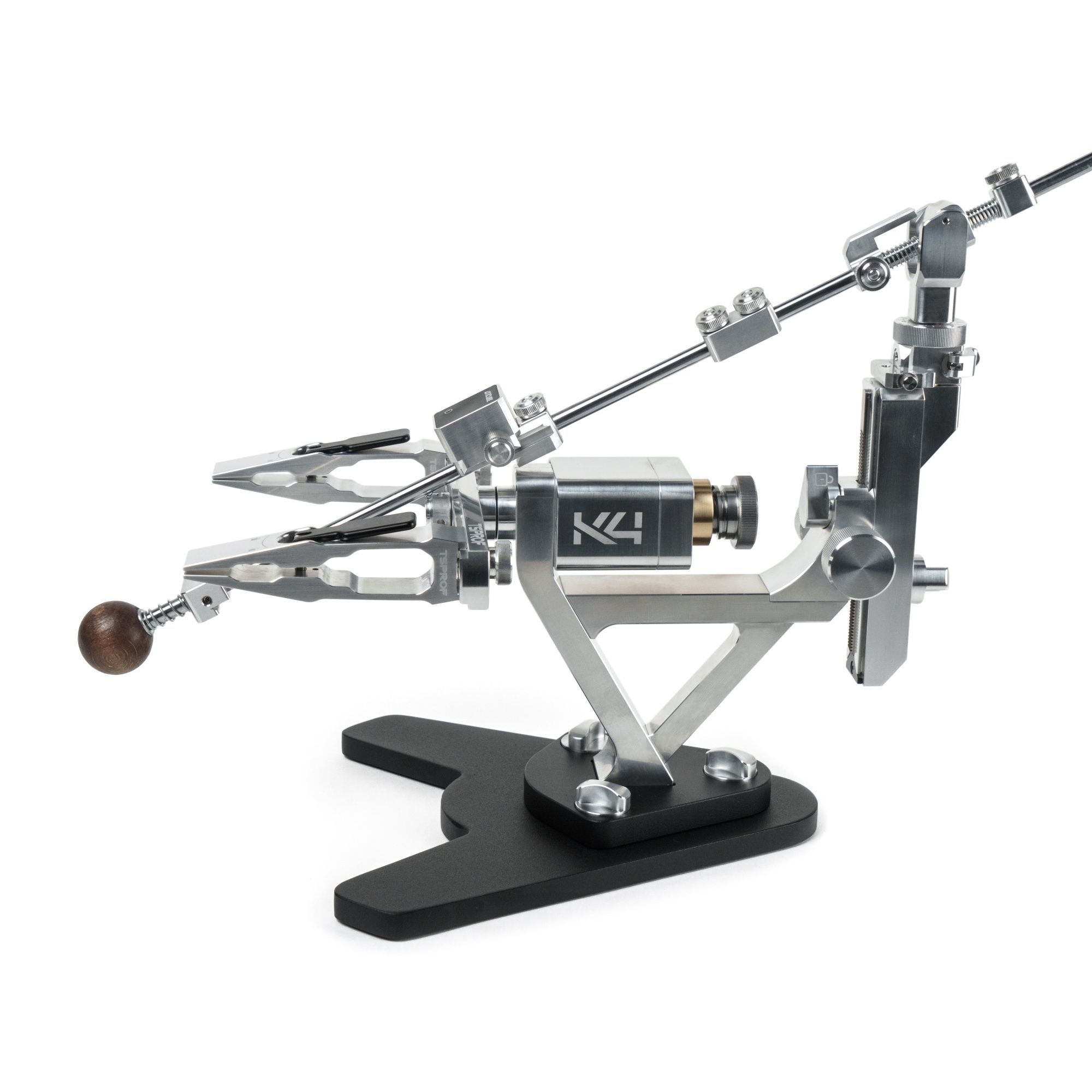

Набор для заточки TSPROF Профиль К4, "Стандартный"

TSPROF Профиль K4 — инновационная система заточки ножей, сочетающая передовые технологии и непревзойденную точность.

Поворотный механизм

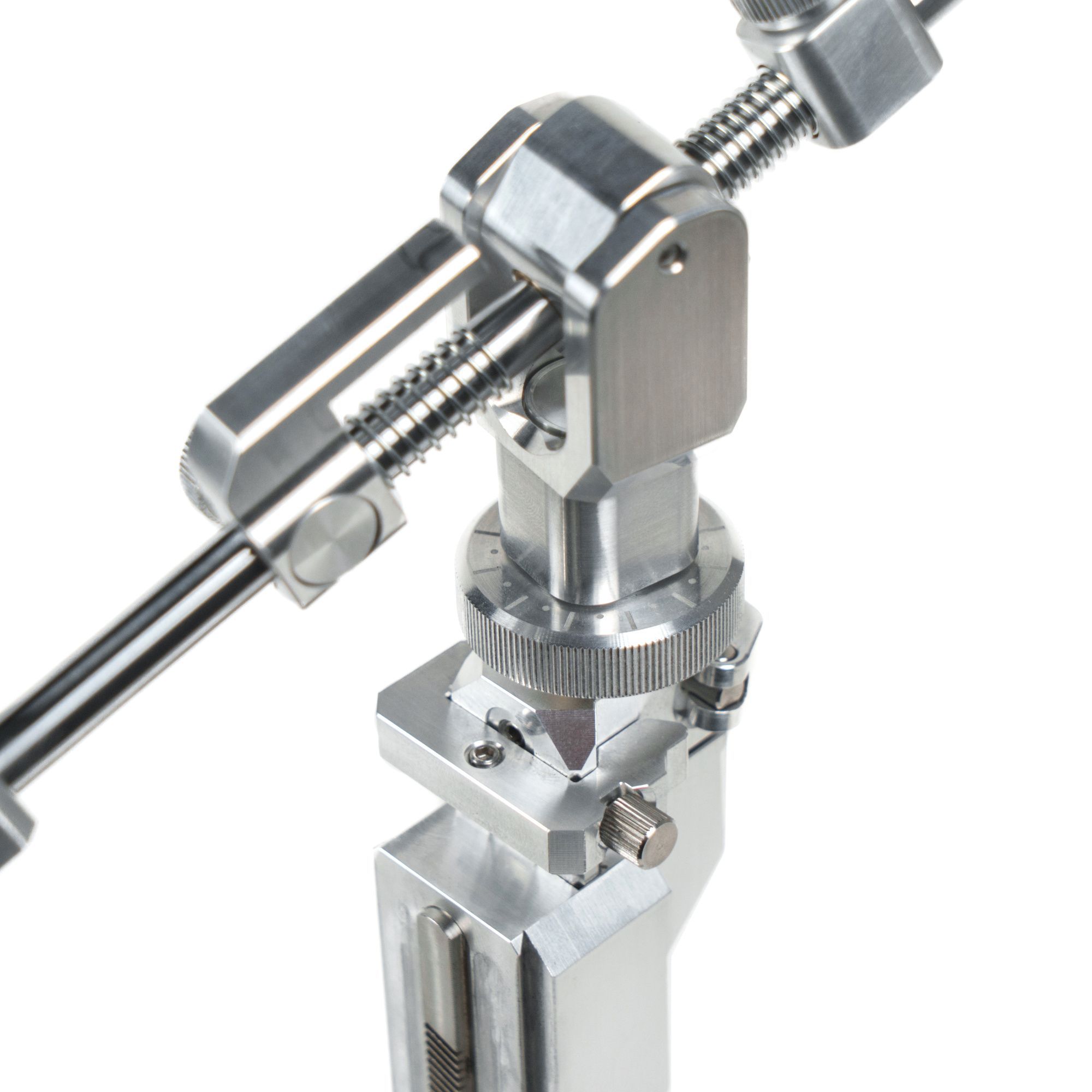

Регулировка усилия, необходимого для переворота рамки с зажимами плавно настраивается винтом на задней крышке поворотного механизма. Реализована возможность полной блокировки переворота, которая будет полезна при капитальном перепрофилировании ножа, во время длительных обдирочных работ, когда нож подвергается большим нагрузкам и вибрациям, а также, при заточке особо длинных клинков, когда нужна дополнительная защита от случайного переворота. Полностью изменена схема фиксации подвижных элементов внутри узла. Благодаря этому, жёсткость при удержании горизонтального положения рамки стала выше, а отклонении рамки при усилии в 30 Н составит всего 0,1°.

Реечный подъёмник

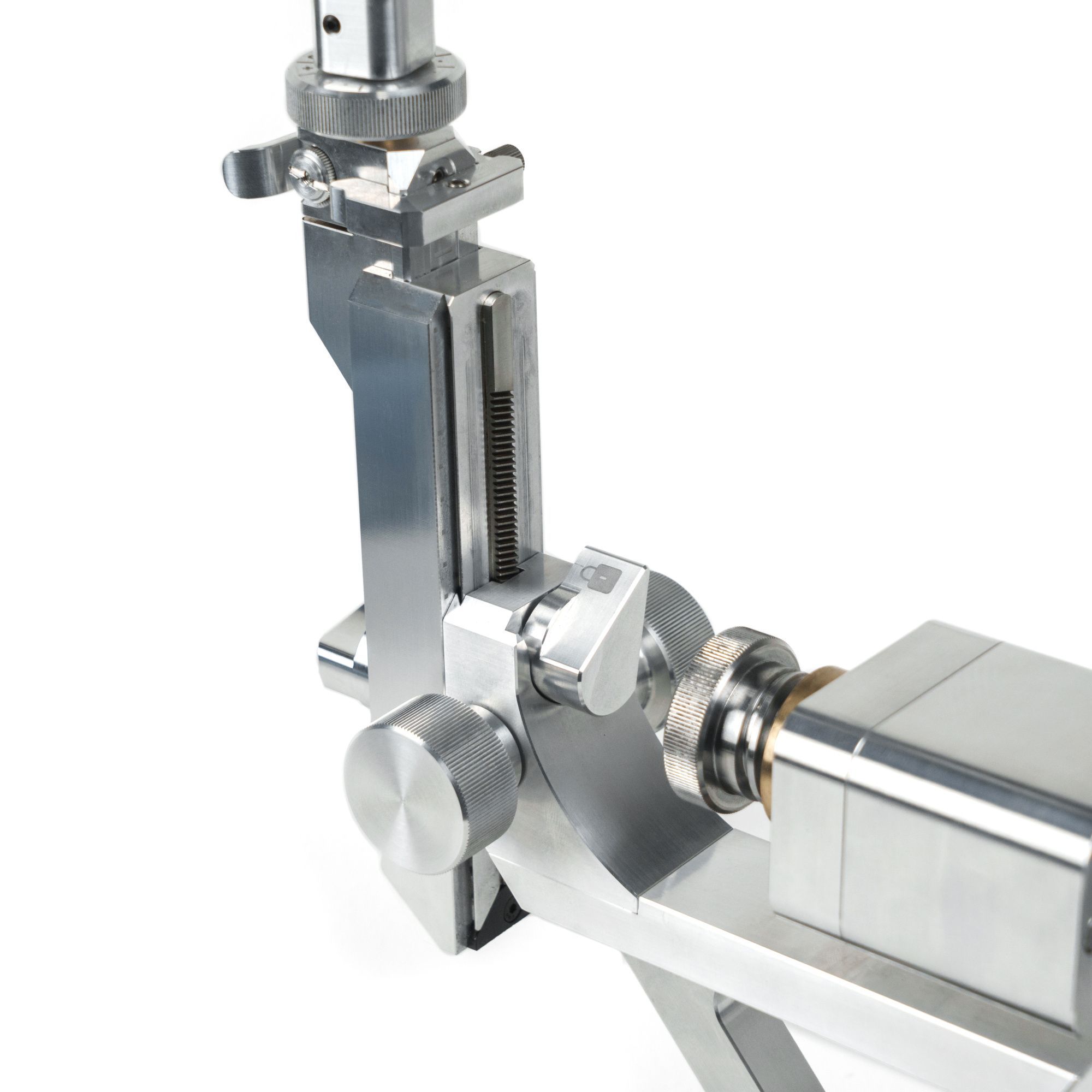

Его конструкция позволяет легче, быстрее и точнее выставить угол заточки. Блокировка подвижных элементов подъёмника осуществляется одной рукой и обеспечивает надёжную фиксацию в заданном положении. Реализовано три способа выставления угла: грубая настройка (точность до 1°) при помощи выдвижного ползуна, точная настройка (до 0,1°) при помощи реечного подъемника и сверхточная (до 0,01°) при помощи механизма микроподачи. Узел микроподачи позволяет изменять угол с точностью менее 0,1°, что особенно востребовано при снятии заусенца и при работе с особо тонкими видами абразивов.

Компенсатор

На реечном подъемнике реализован съемный компенсатор разницы толщины абразива, позволяющий быстро попасть в желаемый угол при смене камня.

Держатель абразива

Принципиально новый метод крепления ограничителей и муфты на штанге обеспечивает повышенную надежность крепления и неподвижность элементов во время работы. Вместо точечной фиксации винтом, теперь осуществляется фиксация по площади, через цилиндрические муфты с отверстиями. Уменьшилось усилие, необходимое для фиксации элементов, а также устранена вероятность повреждения поверхности штанги. Передний упор штанги позволяет удобно снимать и устанавливать абразивный камень. Установленный в упор винт с подпружиненным шариком ограничивает его свободное вращение на штанге, а также обеспечивает более плавных ход упора. В шарнирном узле применена пара скольжения нержавейка-латунь, обеспечивающая плавность хода штанги в процессе работы.

Парковка

Привычная пользователям TSPROF Профиль К03 парковка при помощи ограничителя и тормозного диска претерпела небольшие изменения в кинематической схеме и стала ещё удобнее.

Быстросъемный электронный угломер Axicube-i в корпусе со съемным аккумулятором

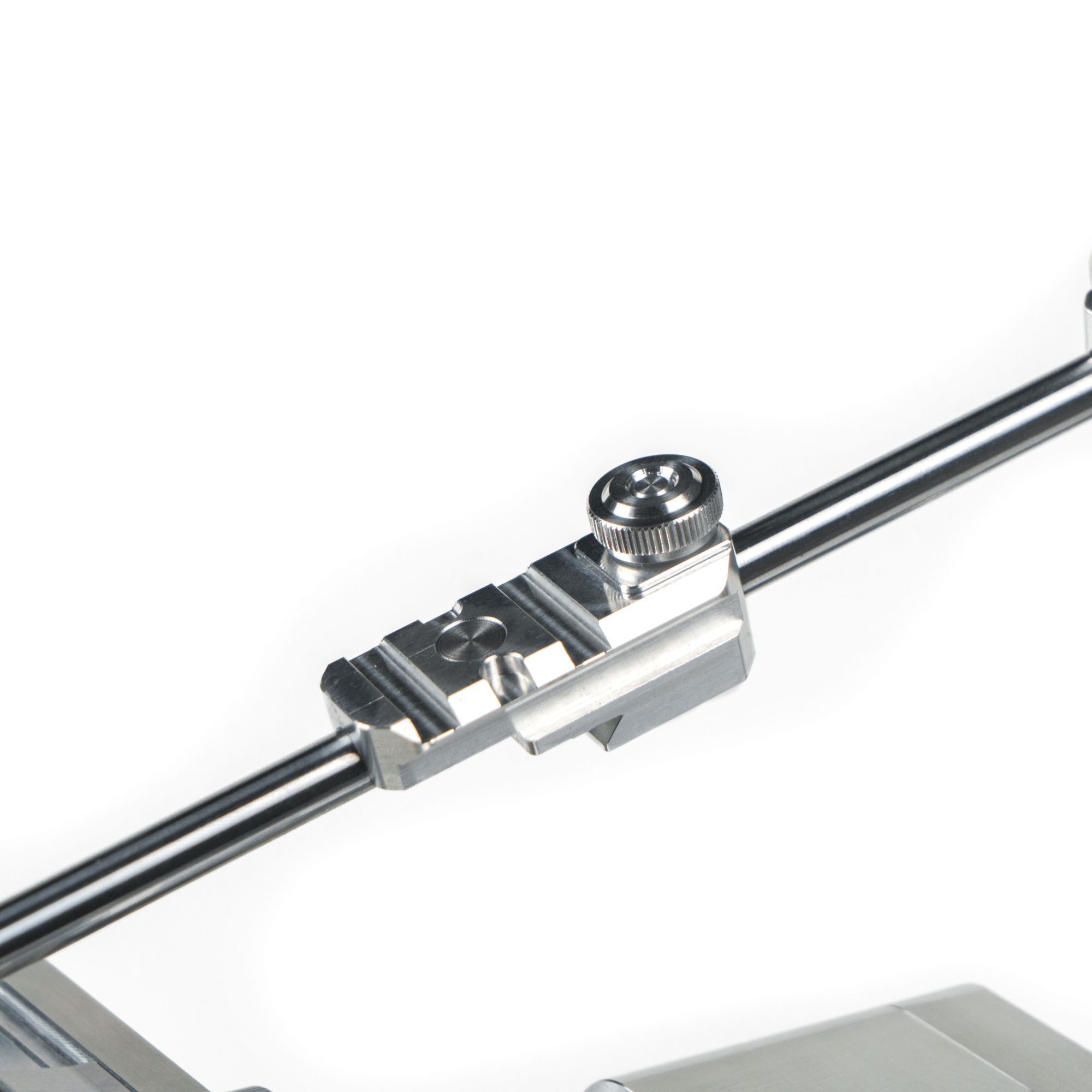

Угломер располагается на дальнем упоре штанги, с возможностью быстро устанавливать и снимать его для уменьшения нагрузки на абразив при работе и для удобства зарядки в удаленном от системы заточки места. Крепление на планку пикатинни, в сочетании со стопорным винтом и магнитом обеспечивает лёгкую и надёжную фиксацию угломера для точных измерений угла заточки. Зарядка устройства осуществляется через разъем USB type-C.

Зажимы Quick

Эксцентриковый зажим TSPROF Quick позволяет надежно зажимать ножи с толщиной от 1 до 7 мм. Быстрый и лёгкий способ зажать нож с усилием 300 Н без использования отвёрток. Конструкция зажимов TSPROF просчитана по напряжениям методом конечных элементов. Толщина материала и конструктивные элементы рассчитаны так, что напряжения равномерно распределяются по всей длине зажима, обеспечивая равномерное смыкание губок при зажатии.

Съемная рамка

Вы можете снять нож, не извлекая его из зажимов, на любом этапе заточки. Выполнить контроль состояния режущей кромки и вернуть нож в исходное положение в заточной системе. Повторно выставлять угол заточки, позиционировать нож в зажимах и попадать в подвод не потребуется. Рамка совместима со всеми зажимами заточных систем серий TSPROF Профиль К03, TSPROF Kadet, TSPROF Pioneer.

Больше возможностей для заточки различных ножей

Компоновка узлов заточной системы позволяет устанавливать угол заточки на сторону в диапазоне от 9° до 39,5° для ножей длиной до 430 мм.

Прочная конструкция и устойчивая подставка

Конструкция стойки несёт в себе не только обновлённый внешний вид, но и обеспечивает удобство при переноске изделия, позволяя удобно держать устройство одной рукой. Система крепится к фрезерованному основанию тремя быстрозажимными креплениями, надёжно фиксирующими стойку системы к стальной плите. Благодаря своей форме, весу, а также тонким и широким амортизаторам, на данном основании система будет оставаться неподвижной в процессе заточки.

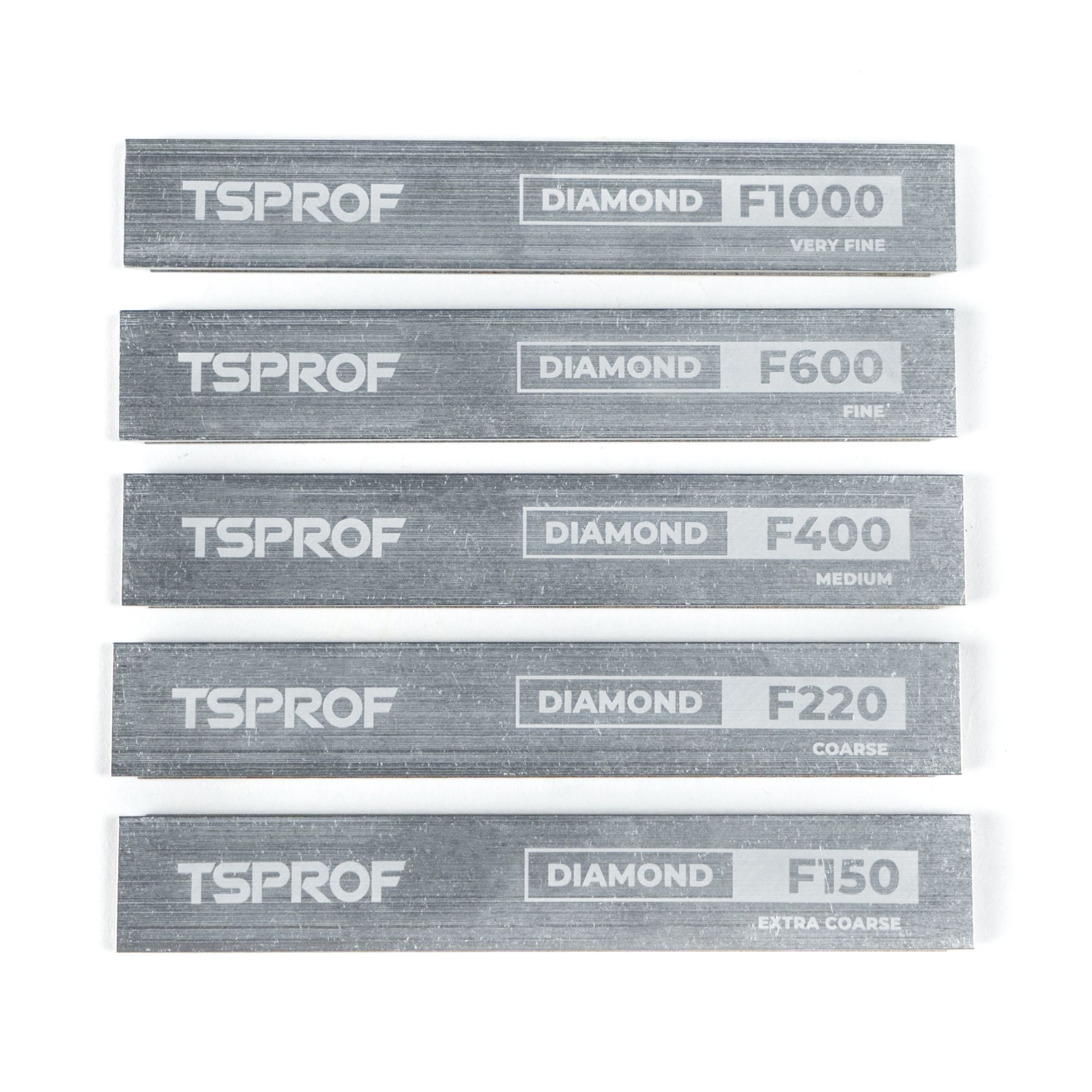

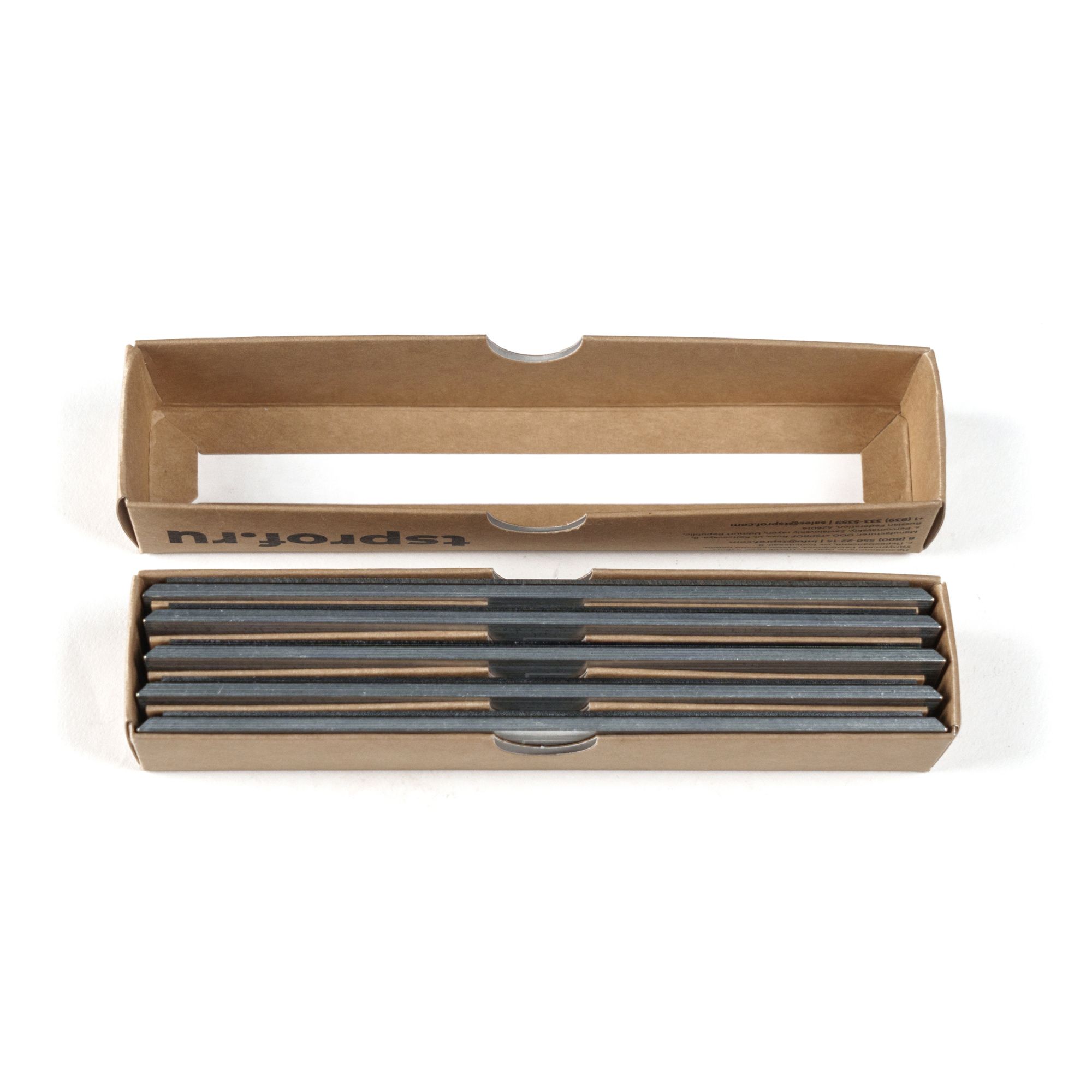

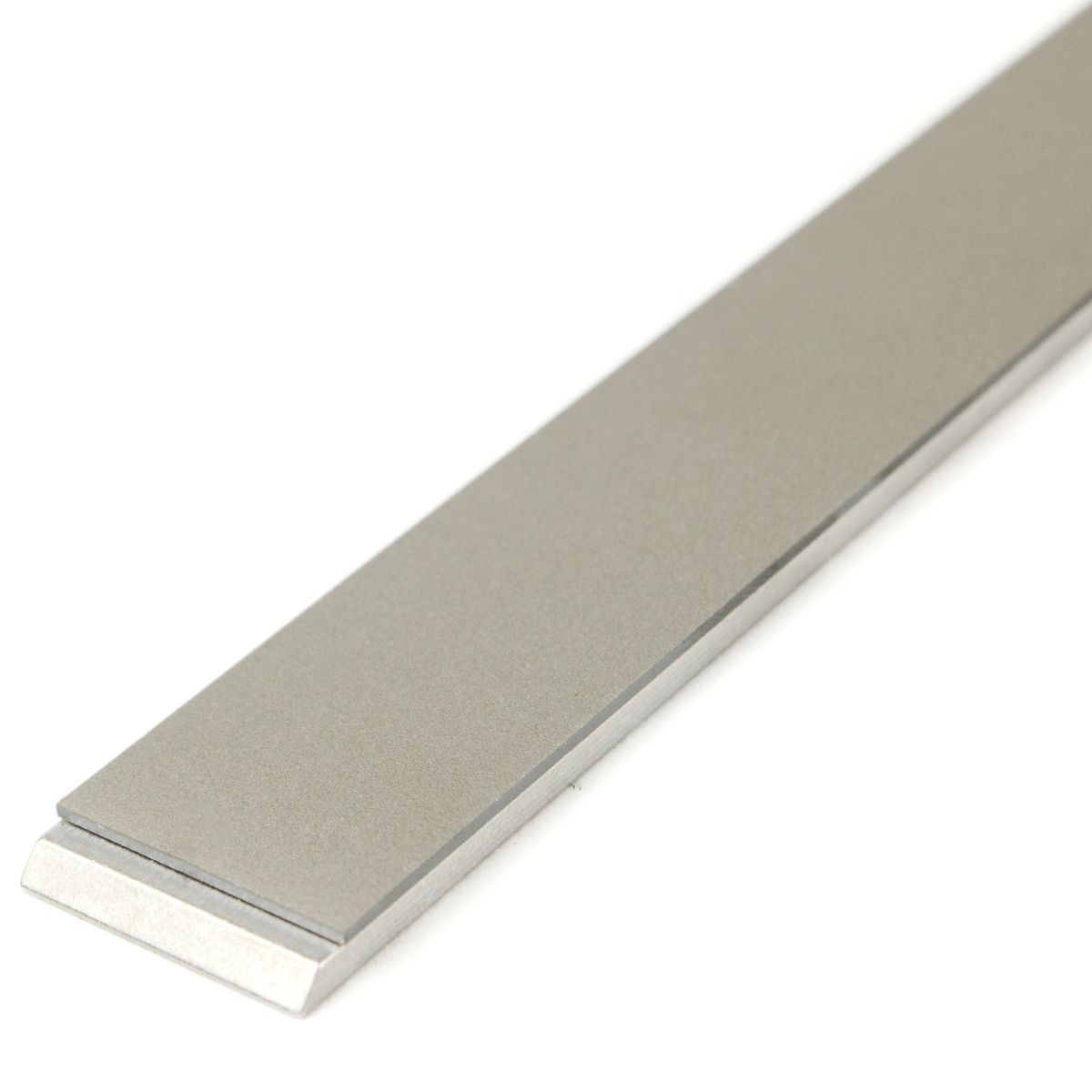

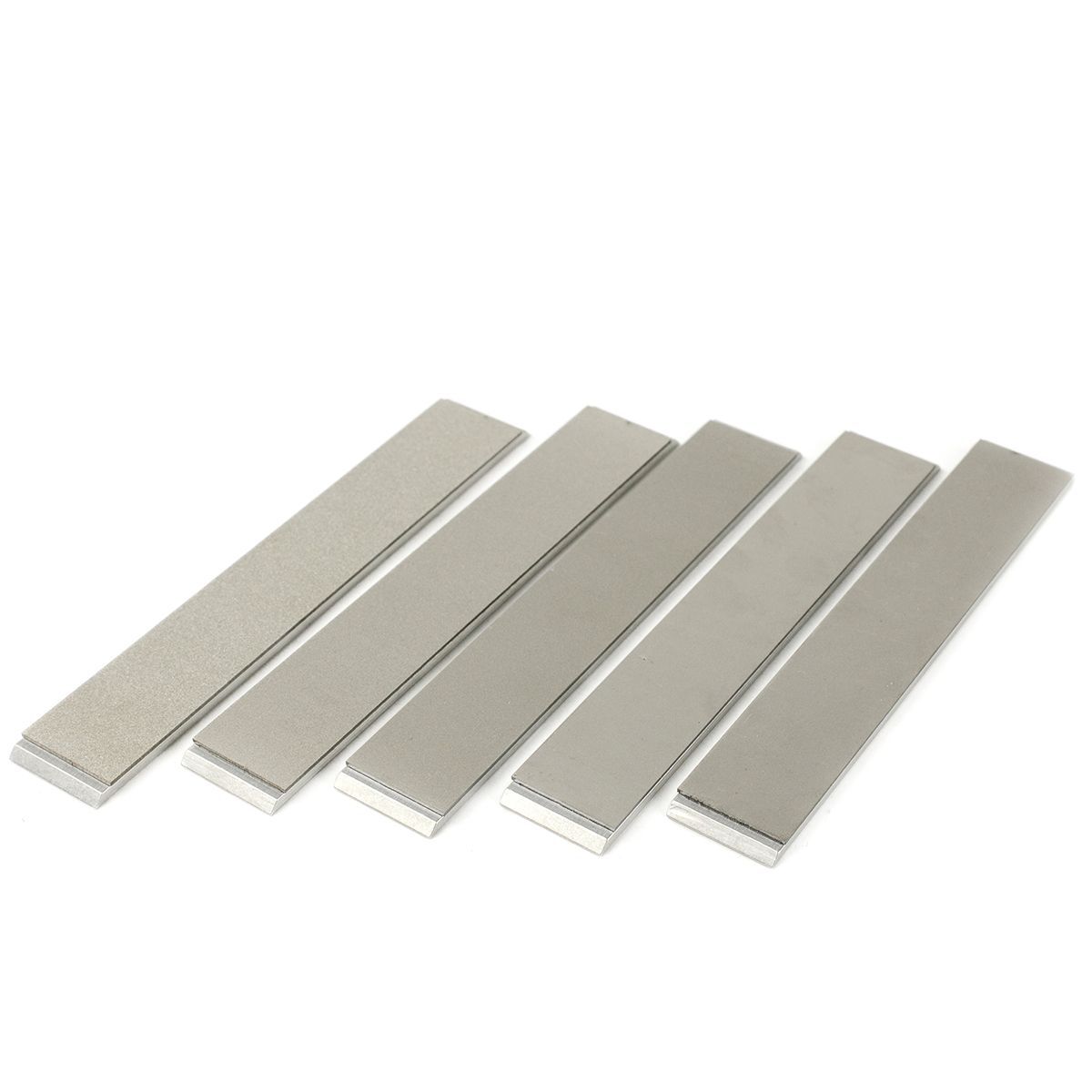

Набор алмазных пластин на бланках позволяет незамедлительно приступить к заточке. В набор входит 5 абразивов на алюминиевых бланках, подходящих для полной заточки ножа, от черновой обдирки до финишной доводки. Алмазные пластины на гальванической связке обеспечивают интенсивный съем металла и могут использоваться для режущей кромки ножа, имеющей существенные повреждения (сколы, замины и т.п).

Размер абразива: 4х25х150 мм

Зернистость:
150 грит (FEPA-F)
220 грит (FEPA-F)
400 грит (FEPA-F)
600 грит (FEPA-F)
1000 грит (FEPA-F)

Размер бланка:

Длина:  160 ± 2 мм
Ширина: 25 ± 1 мм
Толщина:  3 ± 0,2 мм.

В связи с особенностями производства, ширина и длина абразива могут иметь отклонения от указанных в описании значений до 5%.

Рекомендации по применению: пластины работают без применения  СОЖ и воды. Не требуют подготовки к работе (выравнивания, «взбадривания» и т.п.).

Внимание! Бруски требуют бережной работы: не давите на абразив в ходе заточки (особенно при заточке кончика/острия ножа), не допускайте срывов с плоскости подвода клинка и падения бруска на твердую поверхность.

Комплектация:

• Корпус Профиль К4 со встроенной подставкой
•  Держатель абразива со съемным электронным угломером Axicube-i
• Зажимы Quick, черные - 2 шт.
• Набор алмазных пластин TSPROF (5 шт.)
• Набор ЗИП

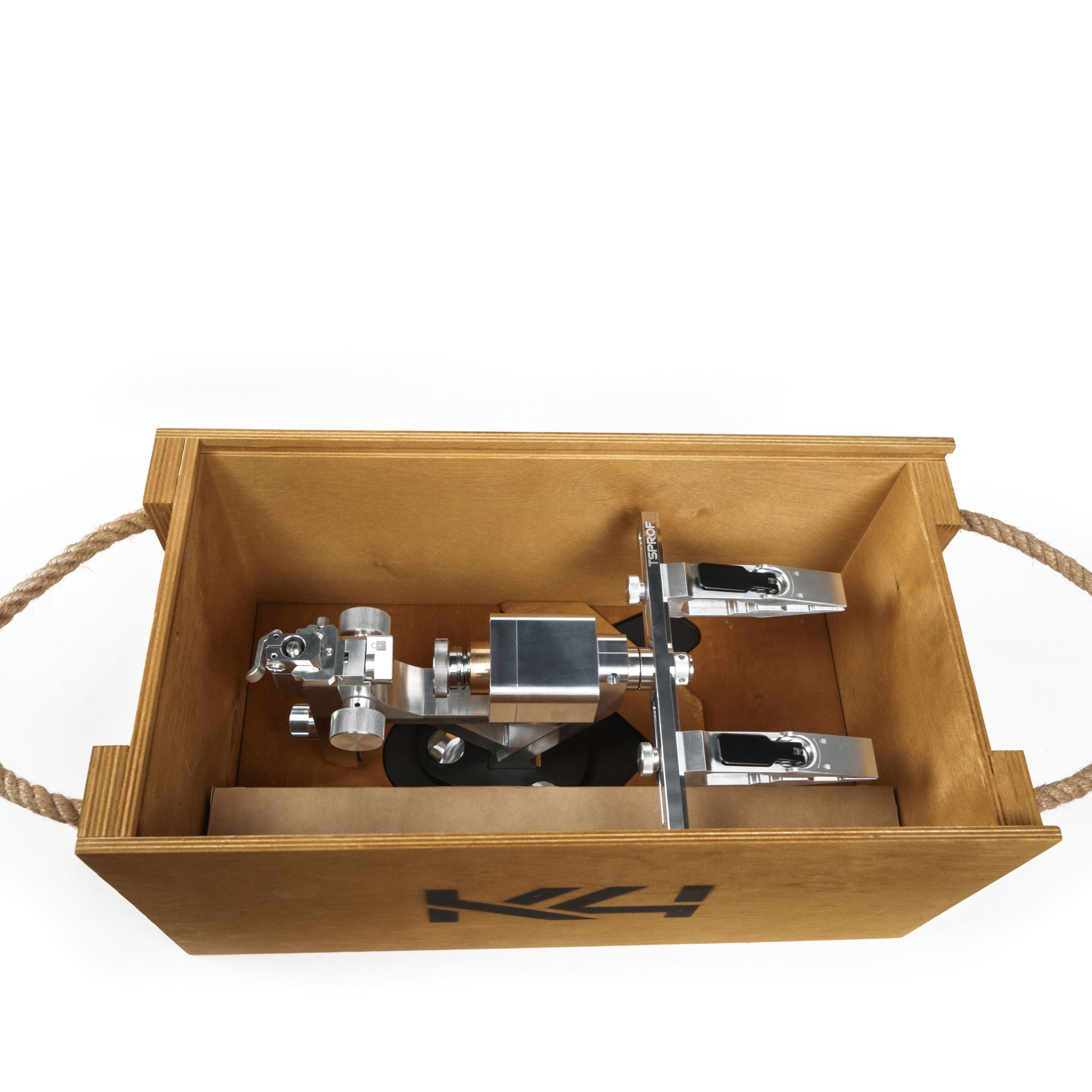

• Упаковка: деревянный ящик с ложементом (пенопласт)

Характеристики:

Рассчитать угол заточки

Угол заточки на сторону	9° – 39.5°
Длина ножа	до 430 мм
Точность настройки угла	до 0.01°
Длина абразивов	до 210 мм
Толщина ножа для зажимов	1 – 7 мм
Усилие зажима	до 300 Н
Вес системы	2.9 кг
Вес подставки	2.9 кг
Количество режимов настройки	3 (грубая, точная, сверхточная)
Материал подвижных элементов	нержавеющая сталь, латунь
Зарядка угломера	USB Type-C
Гарантия	1 год

Отчет по проведению испытаний на жесткость конструкции заточной системы

Показатель	Нагрузка, кг						Заточное устройство
	0,5	1	1,5	2	2,5	3
Отклонение рамки, мм	0,04	0,06	0,09	0,13	0,18	0,23	Профиль К4
Изменение угла заточки	0	0	0,1	0,1	0,1	0,2

Внимание! Зарядите угломер при получении. Не допускайте полного саморазряда угломера. Для бесперебойной работы устройство требует ежемесячной зарядки.
