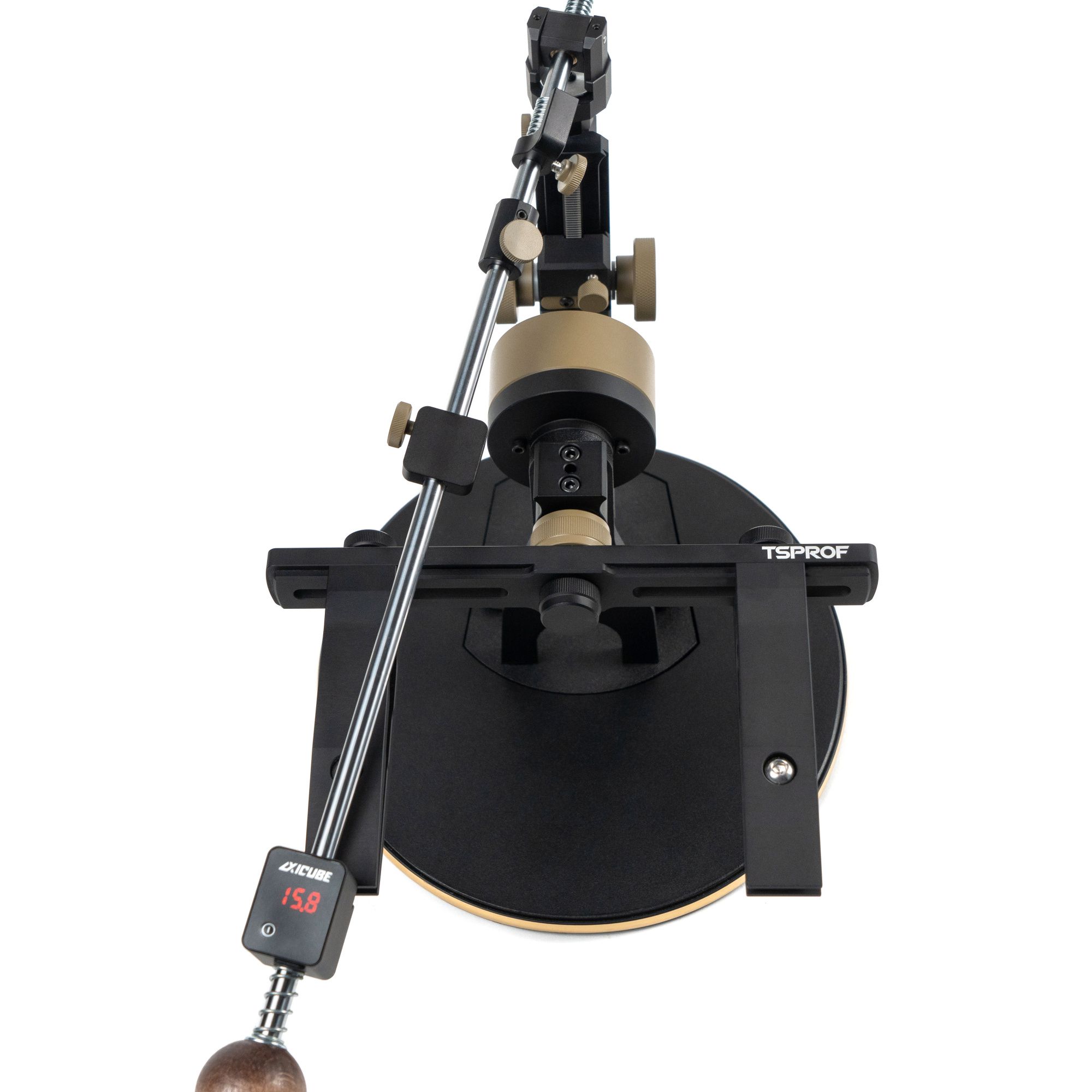

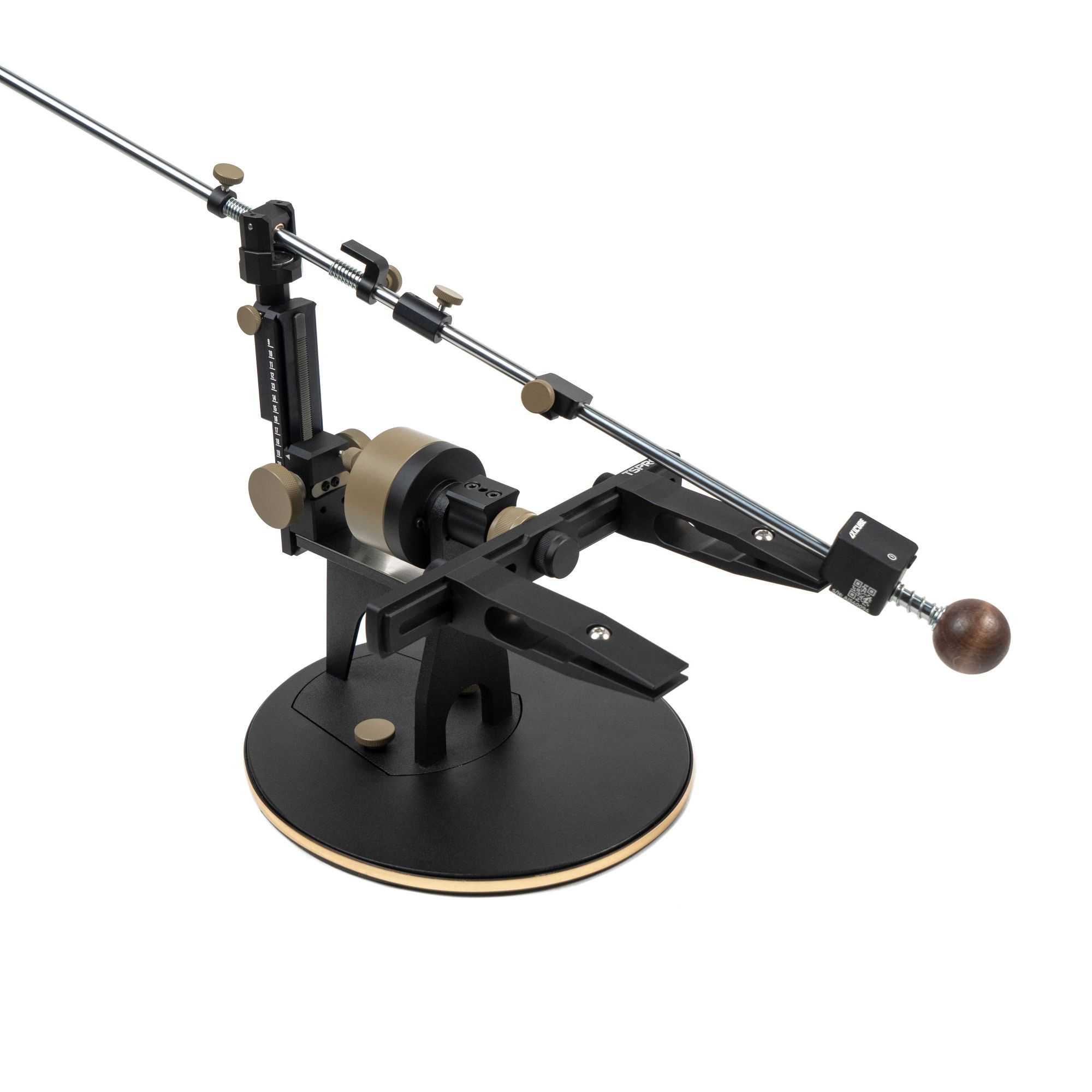

Заточное устройство TSPROF Профиль К03 Pro SE

Обновленная система заточки TSPROF Профиль К03 SE поможет достичь идеальной заточки ножа ещё быстрее, точнее и с большим удобством. В комплекте с Axicube-i, первым электронным угломером, разработанным специально для систем заточки. Выставить угол с точностью до 0,1° еще никогда не было так просто и удобно, угломер встроен непосредственно в держатель абразива. Сам держатель состоит из двух стальных направляющих. Соединительная муфта специальной формы обеспечивает жесткое и точное соединение. Никаких прогибов и максимальная точность. Реечный подъемник со стальной рейкой с эвольвентным (зубчатым) зацеплением, обеспечивающим бесступенчатую регулировку угла заточки. Ползун приводится в движение латунным зубчатым колесом, благодаря паре сталь-латунь обеспечивается плавное движение ползуна. Для удобства на ползуне лазером нанесена шкала углов заточки. Профиль К03 Pro не требует калибровки и собирается за пару минут.

Современный реечный подъемник TSPROF К03 Pro имеет рейку с эвольвентным (зубчатым) зацеплением и бесступенчатой регулировкой и позволяет выставлять угол с точностью до 0,1°. Корпус с увеличенным углом, за счет усовершенствованной конструкции, дает возможность заточить ножи в диапазоне углов работы от 11° (с филейными зажимами от 8,5°) до 35,1° и на общий угол до 70,2°

Подвижная часть соединена с основанием ласточкиным хвостом, что гарантирует абсолютную точность выставления угла. А дополнительный винт фиксации позволяет жестко заблокировать подъемник во время проведения обдирочных работ. Для увеличения угла заточки используется дополнительный подъемный шток. Теперь фиксировать его положение стало удобнее: фиксирующий винт может быть установлен на обе стороны от корпуса.

Ответная часть подъемника изготовлена из прочного авиационного алюминия. Он обеспечивает отличную плавность хода, благодаря усовершенствованной форме зубьев стальной рейки. Крепление ползуна происходит через соединение типа ласточкин хвост, что исключает люфты механизма при работе, которые могли бы сказаться на качестве заточки. Шкала измерения углов нанесена на боковую поверхность ползуна и дает возможность визуально контролировать их установку. Для обеспечения работы механизма реечного подъемника применяется высококлассная тефлоновая смазка. Она образует скользкую, устойчивую к коррозии прозрачную пленку, гарантирующую плавность хода, а также защиту от воды, масла, грязи и пыли.

Уникальный вращающийся механизм имеет широкий рычаг, который облегчает вращение и обеспечивает надежную авто-фиксацию рамки для зажимов. Благодаря системе пружин и подшипников рама переворачивается без износа механизма. Корпус системы авторазворота выполнен из прочного авиационного алюминия, с анодированием в черный цвет. Ввиду особенностей процесса анодирования, оттенок покрытия может отличаться на разных деталях. Допустимая погрешность при перевороте рамки составляет 0,3°.

Универсальный держатель позволяет использовать с точилкой любые абразивные камни как на бланках, так и без бланков. Держатель абразива не имеет металлической подложки, но благодаря специальной геометрии упоров позволяет фиксировать абразивы максимально надежно. Штанга держателя абразива имеет увеличенную длину в 694 мм, выполнена из стали и обладает высокой жесткостью. Штанга держателя — разборная и соединяется алюминиевой втулкой-муфтой, с посадочным креплением «на три точки», что дает максимальную соосность соединения. Для регулировки штанга оснащена удобным винтом-барашком, соединение штанги происходит одним движением.

В комплекте с держателем абразива имеется устройство для измерения угла заточки Axicube*. Разработанный специально для систем заточки угломер встроен в корпус подвижного упора держателя и позволяет отслеживать параметры угла заточки в реальном времени. Axicube имеет жесткую связь с держателем абразива и находится в плоскости абразивного камня. Это позволяет получить максимальную точность угла в процессе работы. Позволяет выставлять угол с точностью до 0,1°. Axicube имеет алюминиевый корпус с черным анодированием, обладает влаго- и пылестойкостью, устойчив к вибрациям, падениям и перепадам температур. Ввиду особенностей процесса анодирования, оттенок покрытия может отличаться на разных деталях. Может эксплуатироваться при температурах от 0 до +40°С. Заряжается от стандартной зарядки USB Type-C. Каждый Axicube проходит калибровку на производстве с помощью поверенных средств измерения. Перед применением с помощью специальной калибровочной призмы ему задается начальный угол отсчета. При перестановке заточного устройства на другую поверхность, необходима новая калибровка с помощью призмы.

*Axicube является запатентованным изобретением. Патент №2768504. Axicube® является зарегистрированным товарным знаком. Устройство не предназначено для других измерений помимо заточки, корректная работа устройства возможна только в комплекте с Профиль К03 Pro. Изделие не совместимо с заточными устройствами TSPROF Kadet и TSPROF Blitz. Корректная работа устройства с другими заточными системами не гарантирована.

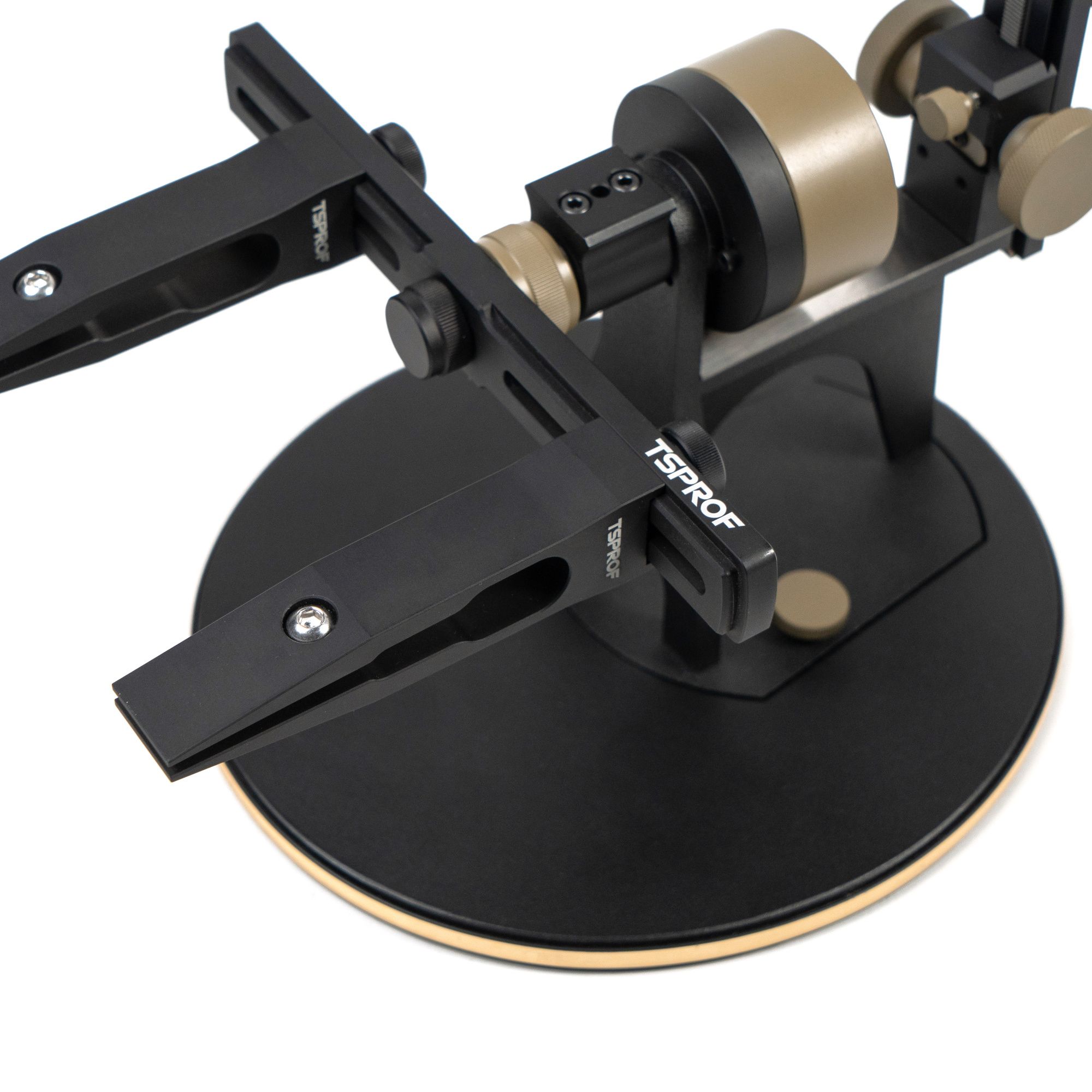

Матовые цельнофрезерованные зажимы, выполнены из высокопрочного авиационного алюминия. Данный тип зажимов обеспечивает наибольшую жесткость и стабильность работы устройства. Благодаря монолитной конструкции зажимов, основным их преимуществом является повышенное сопротивление давлению на абразив, которое обеспечивает постоянство углов на всех этапах работы, начиная от обдирки заканчивая финишной доводкой. При работе с данным типом зажимов не требуется калибровка и подгонка под разную форму ножей. Они имеют простой и удобный принцип зажатия (использование одного ключа), позволяют зажимать самые разные ножи, включая ножи со спусками от обуха, складные, кухонные, охотничьи и пр.

Основные корпусные детали системы заточки выполнены из авиационного алюминия с матовым черным анодированием. Ручки регулировки и фиксирующие винты реечного подъемника, винты-барашки, гайка регулировки усилия фиксации и крышка поворотного механизма покрыты полимерно-керамическим покрытием Cerakote в цвет Coyote Tan®. Это не просто дань эстетике и красивое сочетание цветов, а технологичное решение, повышающее долговечность изделия. Покрытие защищает металл от коррозии и мелких механических повреждений, не выцветает со временем и устойчиво к воздействию окружающей среды. Тактильно приятная матовая поверхность анодированных деталей и керамическое покрытие элементов фиксации и регулировки не требуют особого ухода, сохраняя безупречный вид вашего профессионального инструмента на протяжении всего срока службы.

Комплектация:

•

  Корпус К03 Pro SE со встроенным электронным угломером Axicube-i

•

  Зажимы цельнофрезерованные, матовые - 2 шт.

•

  Набор ЗИП

•

  Упаковка: картонная коробка с ложементами

Внимание! Электронный угломер Axicube-i  не предназначен для работы с зажимом "TSPROF Универсальный столик, малый".

Внимание! Зарядите угломер при получении. Не допускайте полного саморазряда угломера. Для бесперебойной работы устройство требует ежемесячной зарядки.
